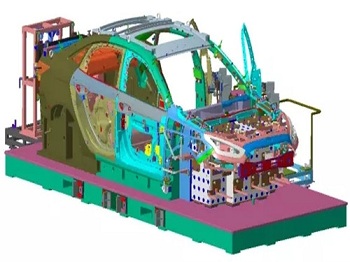

UG汽车检具设计班

所有学员必须免费试学7天！ 资深工程师手把手实战教学！

短期成才高速公路！华东地区具影响力的工程师培训基地！

学习周期：2个月

学习保障：学会为止

学习费用：5800元

学习内容

序号 课程内容

第1阶段 汽车检具的专业知识

第1课 检具的概念设计

2、 AUTOCAD软件及2D工程图制作，讲解行业标准。

1-1 汽车检具的定义及概述

1-2 汽车检具项目流程

1-3 汽车检具设计流程

1-4 方案评审会签

第2课 汽车检具的组成及结构

2-1 BASE板的设计规范及案例讲解

2-2 定位机构的设计规范及案例讲解

2-3 夹紧机构的设计规范及案例讲解

2-4 检测机构的设计规范及案例讲解

2-5 支撑机构的设计规范及案例讲解

作业 熟悉检具项目的开发流程，绘制检具各单元机构的3D

第2阶段 汽车检具的技术要求

第3课 车身数据知识

3-1 白车身钣金的数据案例讲解

3-2 四门两盖的数据案例讲解

3-3 内饰件的数据案例讲解

3-4 外饰件的数据案例讲解

第4课 各大主机厂检具设计相关要求及GD&T图纸认识

4-1 上汽通用汽车的检具设计要求及产品图纸讲解

4-2 上汽大众汽车的检具设计要求及产品图纸讲解

4-3 一汽轿车汽车的检具设计要求及产品图纸讲解

作业 牢记各主机厂检具相关要求，读懂GD&T图纸

第3阶段 汽车检具实战设计

第5课 实战案例

案例1 钣金单件检具案例讲解及实战设计

1 GD&T图纸 产品数据分析

2 BASE板的设计讲解

3 定位机构的设计讲解

4 检测机构的设计讲解

5 后期资料讲解

案例2 钣金总成检具案例讲解及实战设计

1 GD&T图纸 产品数据分析

2 BASE板的设计讲解

3 定位机构的设计讲解

4 检测机构的设计讲解

5 后期资料讲解

案例3 内饰件检具案例讲解及实战设计

1 GD&T图纸 产品数据分析

2 BASE板的设计讲解

3 定位机构的设计讲解

4 检测机构的设计讲解

5 后期资料讲解

案例4 外饰件检具案例讲解及实战设计

1 GD&T图纸 产品数据分析

2 BASE板的设计讲解

3 定位机构的设计讲解

4 检测机构的设计讲解

5 后期资料讲解

案例5 夹具案例讲解及实战设计(附赠)

1 GD&T图纸 产品数据分析

2 BASE板的设计讲解

3 定位压紧机构的设计讲解

4 辅助机构的设计讲解

5 顶升机构的设计讲解

6 旋转机构的设计讲解

7 翻转机构

8 滑台

作业 依据案例设计检具并完成检夹具后续资料

师资介绍

招生对象

高中、大中专毕业生、工厂普工，想学一门实用技术都可以报名
